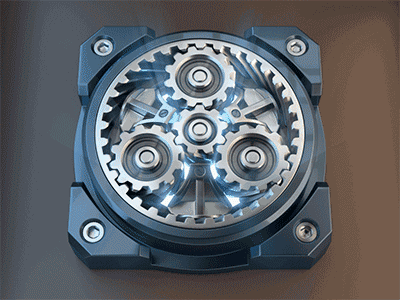

齿轮传动是指由齿轮副传递运动和动力的装置，它是现代各种设备中应用最广泛的一种机械传动方式。它的传动比较准确，效率高，结构紧凑，工作可靠，寿命长。





齿轮传动是机械传动中应用最广的一种传动形式。它的传动比较准确，效率高，结构紧凑，工作可靠，寿命长。目前齿轮技术可达到的指标:圆周速度v=300m/s，转速n=10r/min，传递的功率P=10KW,模数m=0.004~100mm，直径d=1mm~152.3mm。

齿轮传动是利用两齿轮的轮齿相互啮合传递动力和运动的机械传动。按齿轮轴线的相对位置分平行轴圆柱齿轮传动、相交轴圆锥齿轮传动和交错轴螺旋齿轮传动。具有结构紧凑、效率高、寿命长等特点。





特点

在各种传动形式中，齿轮传动在现代机械中应用最为广泛。这是因为齿轮传动有如下特点：

1)传动精度高。前面讲过，带传动不能保证准确的传动比，链传动也不能实现恒定的瞬时传动比，但现代常用的渐开线齿轮的传动比，在理论上是准确、恒定不变的。这不但对精密机械与仪器是关键要求，也是高速重载下减轻动载荷、实现平稳传动的重要条件。

2)适用范围宽。齿轮传动传递的功率范围极宽，可以从0.001W到60000kW；圆周速度可以很低，也可高达150m/s，带传动、链传动均难以比拟。

3)可以实现平行轴、相交轴、交错轴等空间任意两轴间的传动，这也是带传动、链传动做不到的。

4)工作可靠，使用寿命长。

5)传动效率较高，一般为0.94～0.99。

6)制造和安装要求较高，因而成本也较高。

7)对环境条件要求较严，除少数低速、低精度的情况以外，一般需要安置在箱罩中防尘防垢，还需要重视润滑。

8)不适用于相距较远的两轴间的传动。

9)减振性和抗冲击性不如带传动等柔性传动好。 ^[1]





类型

齿轮传动的类型很多，按照不同的分类方法可分为不同的类型。

1．按传动比

根据一对齿轮传动的传动比是否恒定来分，可分为定传动比和变传动比齿轮传动。变传动比齿轮传动机构中齿轮一般是非圆形的，所以又称为非圆齿轮传动，它主要用于一些具有特殊要求的机械中。而定传动比齿轮传动机构中的齿轮都是圆形的，所以又称为圆形齿轮传动。

定传动比齿轮传动的类型很多，根据其主、从动轮回转轴线是否平行，又可将它分为两类，即平面齿轮传动和空间齿轮传动。

2．按齿廓形状

按齿廓曲线的形状不同，可分为渐开线齿轮传动、摆线齿轮传动、圆弧齿轮传动和抛物线齿轮传动等。其中渐开线齿轮传动应用最为广泛。

3．按工作条件

按齿轮传动的工作条件不同，可分为闭式齿轮传动、开式齿轮传动和半开式齿轮传动。开式齿轮传动中轮齿外露，灰尘易于落在齿面；闭式齿轮传动中轮齿封闭在箱体内，可保证良好的工作条件，应用广泛；半开式齿轮传动比开式齿轮传动工作条件要好，大齿轮部分浸入油池内并有简单的防护罩，但仍有外物侵入。

4．按齿面硬度

根据齿面硬度不同分为软齿面齿轮传动和硬齿面齿轮传动。当两轮（或其中有一轮）齿面硬度≤350HBW时，称为软齿面传动；当两轮的齿面硬度均>350HBW时，称为硬齿面传动。软齿面齿轮传动常用于对精度要求不太高的一般中、低速齿轮传动，硬齿面齿轮传动常用于要求承载能力强、结构紧凑的齿轮传动。

齿轮传动的类型虽然很多，但渐开线直齿圆柱齿轮传动是其中最简单、最基本的类型。





失效形式

齿轮传动是靠齿与齿的啮合进行工作的，轮齿是齿轮直接参与工作的部分，所以齿轮的失效主要发生在轮齿上。主要的失效形式有轮齿折断、齿面点蚀、齿面磨损、齿面胶合以及塑性变形等。

1．轮齿折断

轮齿折断通常有两种情况：一种是由于多次重复的弯曲应力和应力集中造成的疲劳折断；另一种是由于突然产生严重过载或冲击载荷作用引起的过载折断。尤其是脆性材料（铸铁、淬火钢等）制成的齿轮更容易发生轮齿折断。两种折断均起始于轮齿受拉应力的一侧。增大齿根过渡圆角半径、改善材料的力学性能、降低表面粗糙度以减小应力集中，以及对齿根处进行强化处理（如喷丸、滚挤压）等，均可提高轮齿的抗折断能力。

2．齿面点蚀

轮齿工作时，前面啮合处在交变接触应力的多次反复作用下，在靠近节线的齿面上会产生若干小裂纹。随着裂纹的扩展，将导致小块金属剥落，这种现象称为齿面点蚀。齿面点蚀的继续扩展会影响传动的平稳性，并产生振动和噪声，导致齿轮不能正常工作。点蚀是润滑良好的闭式齿轮传动常见的失效形式。提高齿面硬度和降低表面粗糙度值，均可提高齿面的抗点蚀能力、开式齿轮传动，由于齿面磨损较快，不出现点蚀。

3．齿面磨损

轮齿啮合时，由于相对滑动，特别是外界硬质微粒进入啮合工作面之间时，会导致轮齿表面磨损。齿面逐渐磨损后，齿面将失去正确的齿形，严重时导致轮齿过薄而折断，齿面磨损是开式齿轮传动的主要失效形式。为了减少磨损，重要的齿轮传动应采用闭式传动，并注意润滑。

4．齿面胶合

在高速重载的齿轮传动中，齿面间的压力大、温升高、润滑效果差，当瞬时温度过高时，将使两齿面局部熔融、金属相互粘连，当两齿面做相对运动时，粘住的地方被撕破，从而在齿面上沿着滑动方向形成带状或大面积的伤痕，低速重载的传动不易形成油膜，摩擦发热虽不大，但也可能因重载而出现冷胶合。采用黏度较大或抗胶合性能好的润滑油，降低表面粗糙度以形成良好的润滑条件；提高齿面硬度等均可增强齿面的抗胶合能力。

5．齿面塑性变形

硬度较低的软齿面齿轮，在低速重载时，由于齿面压力过大，在摩擦力作用下，齿面金属产生塑性流动而失去原来的齿形。提高齿面硬度和采用黏度较高的润滑油，均有助于防止或减轻齿面塑性变形。



设计准则

齿轮传动的不同失效形式在一对齿轮上面不大可能同时发生，但却是互相影响的。例如齿面的点蚀会加剧齿面的磨损，而严重的磨损又会导致轮齿折断。在一定条件下，由于轮齿折断、齿面点蚀失效形式是主要的。因此，设计齿轮传动时，应根据实际工作条件分析其可能发生的主要失效形式，以确定相应的设计准则。

对于闭式软齿面（硬度≤350HBW）齿轮传动．润滑条件良好，齿面点蚀将是主要的失效形式，在设计时通常按齿面接触疲劳强度设计，再按齿根弯曲疲劳强度校核。

对于闭式硬齿面（硬度>350HBW）齿轮传动，抗点蚀能力较强，轮齿折断的司能性大，在设计计算时．通常按齿根弯曲疲劳强度设计，再按齿面接触疲劳强度校核。

开式齿轮传动，主要失效形式是齿面磨损。但由于磨损的机理比较复杂，尚无成熟的设计计算方法，故只能按齿根弯曲疲劳强度计算，用增大模数10%～20%的办法加大齿厚，使它有较长的使用寿命，以此来考虑磨损的影响。



润滑方式

齿轮传动的润滑方式，主要取决于齿轮圆周速度的大小。

1)对于开式齿轮及低速（v<0.8～2m/s）、轻载、不是很重要的闭式齿轮传动，可定期人工加润滑油或润滑脂。

2)对于v=2～12m/s的闭式齿轮传动，采用浸油润滑。大齿轮浸入油池，借助齿轮传动将油带入啮合表面。对于圆柱齿轮，浸油深度以1～2个齿高为宜，最大浸油深度不超过大齿轮分度圆半径的1/3。油池中的油量与传递功率大小有关，单级传动为0.35~0.7L/kW，多级传动按级数成倍增加。当多级传动中低速级齿轮浸油深度合适，而高速级大齿轮未能浸入油中时，可采用带油轮给高速级大齿轮供油。油池深度一般不应小于30～50mm，以防止齿轮转动时将油池底部的杂质搅起，造成润滑油不洁，加剧齿面磨损。油池中应有充足的油量，以保证散热。

3)对于v>12m/s的闭式齿轮传动，宜采用喷油润滑，将一定压力的润滑油喷射到轮齿啮合面。当w≤25m/s时，喷嘴位于轮齿啮入或啮出边均可；当v≥25m/s时，喷嘴应位于啮出一边，及时冷却刚啮合后的轮齿，并进行润滑。喷油润滑供油充分、连续，宜用于高速、重载的重要齿轮传动。
